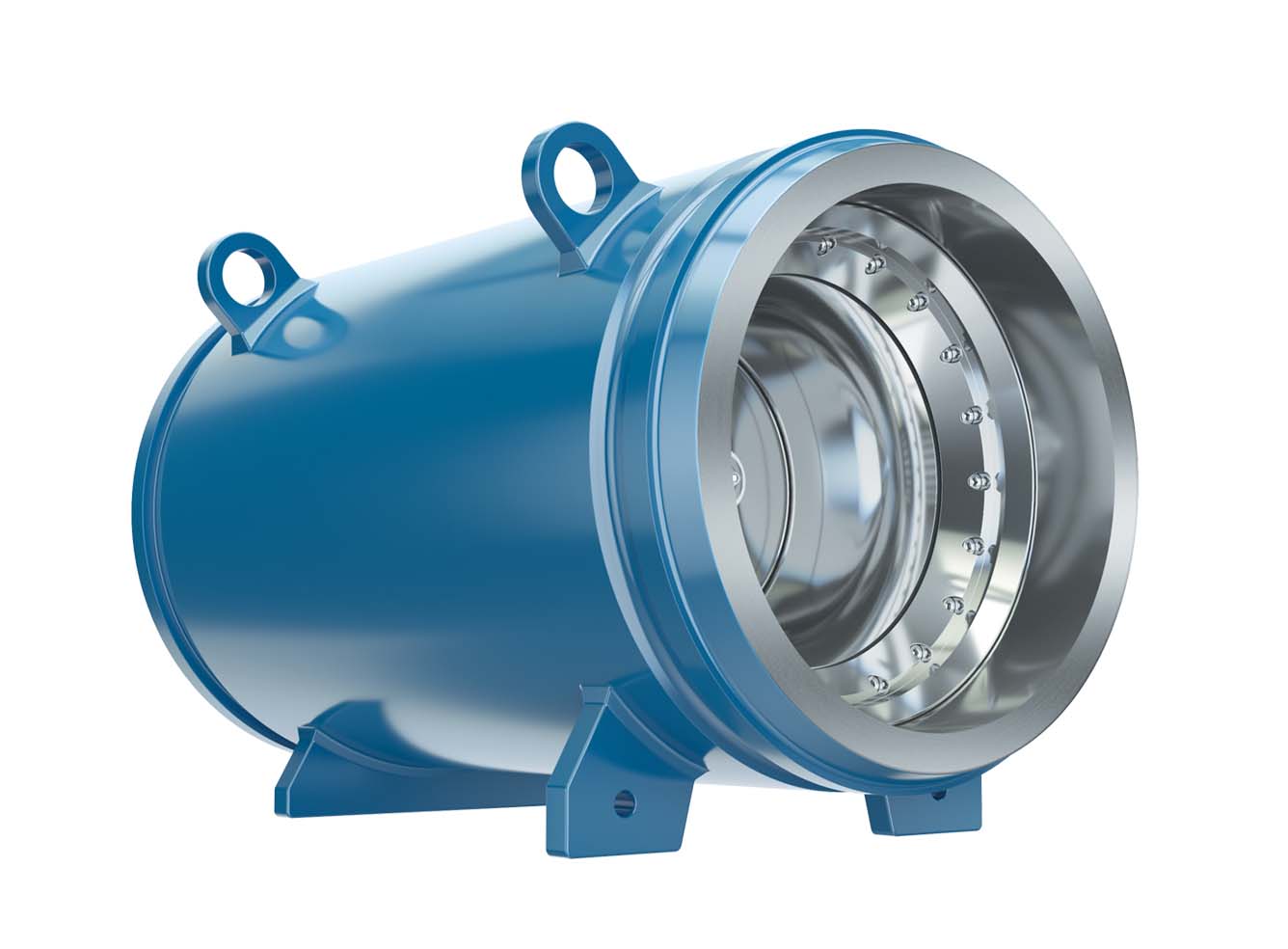

Клапаны обратные осевого потока

DN 50...1400 мм PN 1,6...16,0 МПа

Назначение: применяются в качестве защитного устройства для предотвращения обратного потока среды.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


  • РАБОЧАЯ СРЕДА: до +425°С (DN 50...350 мм); до +200°С (DN 400...1400 мм).
    Жидкие и газообразные неагрессивные среды (природный газ, нефть, нефтепродукты и др.).
  • ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И СТАНДАРТЫ: ТУ3742-042-05749375-2010 (по СТО Газпром 2-4.1-212-2008, Specification API 6D); ТУ3742-003-37961533-2015 (по Specification API 6D).


ОСОБЕННОСТИ КОНСТРУКЦИИ


  1. УНИВЕРСАЛЬНАЯ КОНСТРУКЦИЯ на протяжении срока службы клапан не требует специального обслуживания. При этом для проведения капитального ремонта все внутренние узлы имеют разборную конструкцию со свободным доступом к деталям.
  2. ИСПОЛНЕНИЕ ПРОТОЧНОЙ ЧАСТИ внутренняя полость клапанов выполнена по типу «сопло Вентури», что обеспечивает плавную посадку затвора на седло и низкий коэффициент гидравлического сопротивления.
  3. ЦЕЛЬНЫЙ КОРПУС основные детали клапана выполнены из поковок либо сортового проката со 100% контролем УЗК.
  4. ПЛАВНОСТЬ ХОДА при работе на жидких средах движение штока и золотника внутри клапана осуществляется без резких толчков за счет внутренней демпфирующей системы.


Принцип действия
