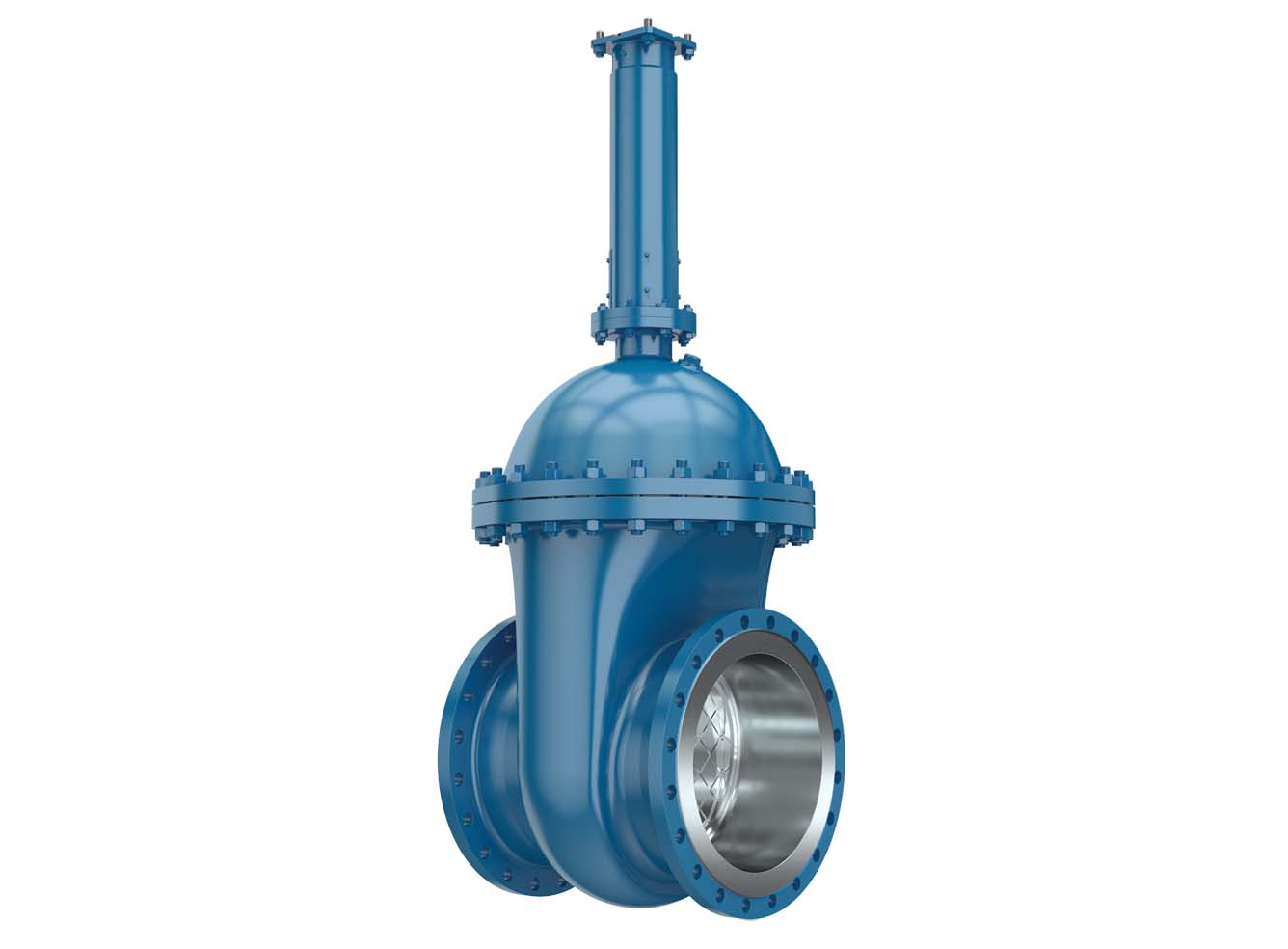

Задвижки клиновые стальные литые с выдвижным шпинделем
DN 50...1200 мм PN 1,6...25,0 МПа
Требования и стандарты: ТУ26-07-1125-96 , ТУ3741-011-05749375-2011.
По требованию - МУК ЕТТ №П1-01.05 М-0082.
Назначение: применяются в качестве запорного устройства.
Рабочая среда: жидкие и газообразные агрессивные и неагрессивные среды.
Температура рабочей среды:- до + 425°С (углеродистые стали);
- до + 600°С (нержавеющие стали).

ОСОБЕННОСТИ КОНСТРУКЦИИ
- ПОЛНОПРОХОДНОСТЬ задвижки обеспечивает возможность беспрепятственного перемещения по трубопроводу очистных и диагностирующих устройств.
- КОРРОЗИОННОСТОЙКАЯ НАПЛАВКА на уплотнительных поверхностях колец корпуса и клина повышает надежность и увеличивает срок службы изделия.
- ПОДШИПНИКИ КАЧЕНИЯ В БУГЕЛЬНОМ УЗЛЕ снижают усилия на приводном устройстве и упрощают процесс эксплуатации задвижек.
- КОЛЬЦА САЛЬНИКОВОГО УЗЛА ИЗ ТЕРМОРАСШИРЕННОГО ГРАФИТА снижают фрикционный износ шпинделя и увеличивают долговечность сальникового уплотнения.
- УПЛОТНЕНИЕ КОРПУС-КРЫШКА выполнено с применением прокладки из терморасширенного графита, что обеспечивает увеличение ресурса ее эксплуатации и снижение усилия при обтяжке соединения.
Материалы основных деталей

Уплотнение в затворе осуществляется по схеме «металл-металл».
Герметичность изделий по отношению к внешней среде в соединении «корпус-крышка» обеспечивается прокладкой: кольцевой полимерной или плоской из терморасширенного графита, а по шпинделю – сальниковым узлом.
Герметичность изделий по отношению к внешней среде в соединении «корпус-крышка» обеспечивается прокладкой: кольцевой полимерной или плоской из терморасширенного графита, а по шпинделю – сальниковым узлом.
Таблица исполнений

* Присоединительные фланцы арматуры могут изготавливаться по ГОСТ 33259-2015, ГОСТ Р 54432-2011, ГОСТ 12815-80, ASME B16.5, а также по иным стандартам, указанным заказчиком. По требованию заказчика фланцевые исполнения задвижек могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
При присоединении «под приварку» разделка кромок выполняется под трубу заказчика.
** Перепад давления на клине (∆P) равен PN, кроме следующих изделий: ПТ11009-400 (перепад равен 5,0 МПа), ПТ11009-500 (перепад равен 3,5 МПа) ПТ11009-700 (перепад равен 4,0 МПа), ПТ11009-800 (перепад равен 3,0 МПа), ПТ11009-1000 (перепад равен 2,1 МПа).
*** Возможно изготовление задвижек с управлением от пневмопривода или гидропривода.
При присоединении «под приварку» разделка кромок выполняется под трубу заказчика.
** Перепад давления на клине (∆P) равен PN, кроме следующих изделий: ПТ11009-400 (перепад равен 5,0 МПа), ПТ11009-500 (перепад равен 3,5 МПа) ПТ11009-700 (перепад равен 4,0 МПа), ПТ11009-800 (перепад равен 3,0 МПа), ПТ11009-1000 (перепад равен 2,1 МПа).
*** Возможно изготовление задвижек с управлением от пневмопривода или гидропривода.
