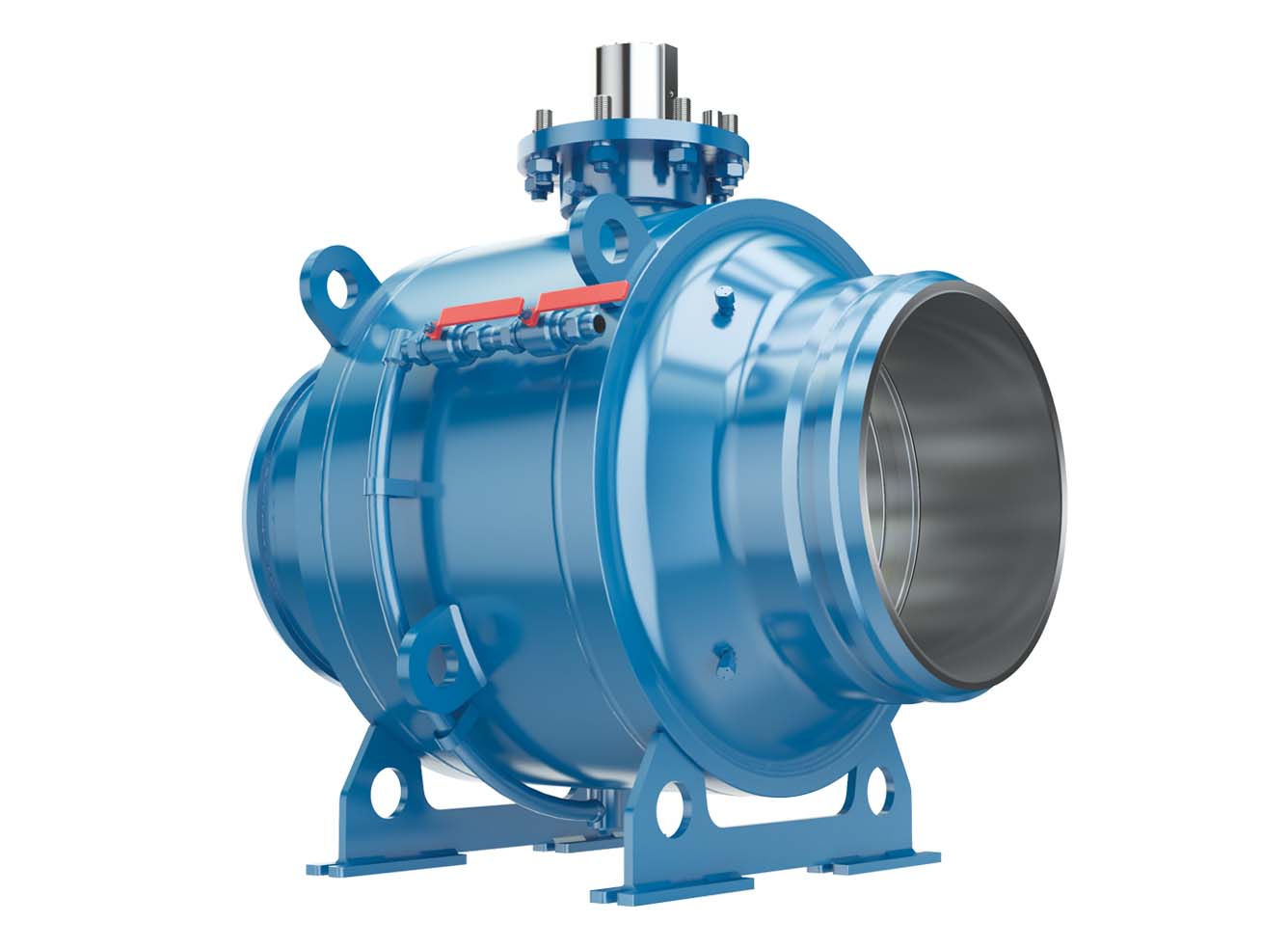

Краны шаровые запорные цельносварные

DN 50...1400 мм PN 1,6...32,0 МПа

Назначение: применяются в качестве запорного устройства.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


  • РАБОЧАЯ СРЕДА: от -60°С до +100°С (по требованию до +200°С).
    • вода, пар и другие невзрывопожароопасные и нетоксичные среды;
    • нефть, нефтехимические продукты, синтетические масла и другие взрывопожаро- опасные и токсичные жидкие среды, нейтральные по отношению к материалам основных деталей;
    • природный газ и другие газообразные, взрывоопасные, легковоспламеняющиеся и токсичные среды, нейтральные по отношению к материалам основных деталей, в том числе с содержанием метанола.
  • ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И СТАНДАРТЫ:
    • краны общепромышленного назначения: ТУ3742-048-05749375-2012 (по ГОСТ21345-2005, Specification API 6D);
    • краны для объектов ПАО «Газпром»: ТУ3742-013-05749375-2010, ТУ3742-052-05749375-2013 (по СТО Газпром 2-4.1-212-2008);
    • краны для объектов ПАО «Транснефть»: ТУ3742-045-05749375-2010 (по ОТТ-23.060.30- КТН-114-16).
  • КЛАСС ГЕРМЕТИЧНОСТИ ПО ГОСТ 9544-2015: «А».


ОСОБЕННОСТИ КОНСТРУКЦИИ


  1. ПОЛНОПРОХОДНОСТЬ КРАНА обеспечивает возможность беспрепятственного перемещения по трубопроводу очистных и диагностирующих устройств, сохраняет постоянный напор потока рабочей среды.
  2. РАЗЪЕМНЫЙ САЛЬНИКОВЫЙ УЗЕЛ ШПИНДЕЛЯ позволяет проводить безопасную замену мягкого уплотнения шпинделя на действующем трубопроводе (при сбросе давления из корпуса в положении «закрыто»). Конструкция сальникового узла предусматривает антивыбросную установку шпинделя.
  3. ДРЕНАЖНЫЙ ТРУБОПРОВОД предназначен для удаления конденсата из корпуса крана, для промывки и просушки внутренней полости, а также (при необходимости) контроля герметичности затвора.
  4. ПРОБКА ДЛЯ СБРОСА ВОЗДУХА из внутренней полости находится на корпусе крана и применяется для сброса давления в процессе обслуживания крана.
  5. СИСТЕМА ПРИНУДИТЕЛЬНОГО ПОДВОДА СМАЗКИ позволяет восстановить герметичность крана в процессе эксплуатации в зонах уплотнения шпинделя и седел. Унифицированные фитинги для ввода уплотнительной смазки рассчитаны на давление до 50,0 МПа и позволяют быстро подсоединить переходник набивочного устройства.

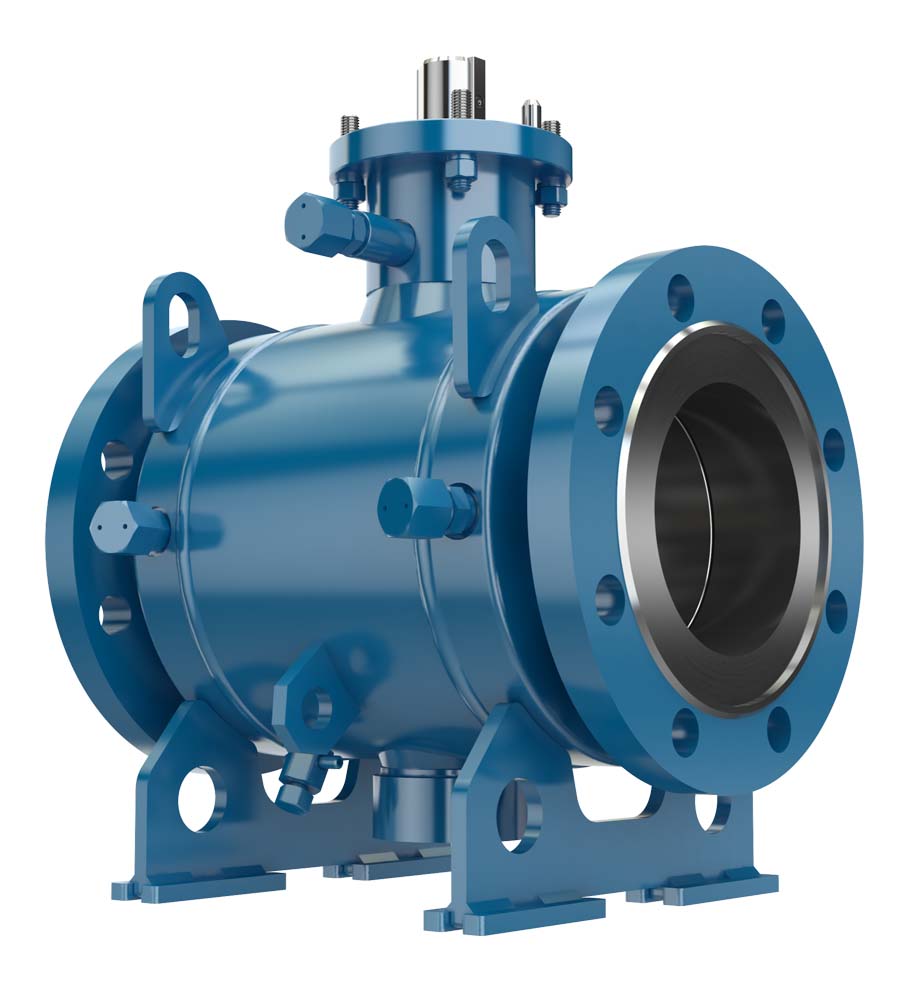

  6. Для исполнений на низкое давление PN 1,6…4,0 МПа возможно изготовление кранов с облегченным корпусом:
