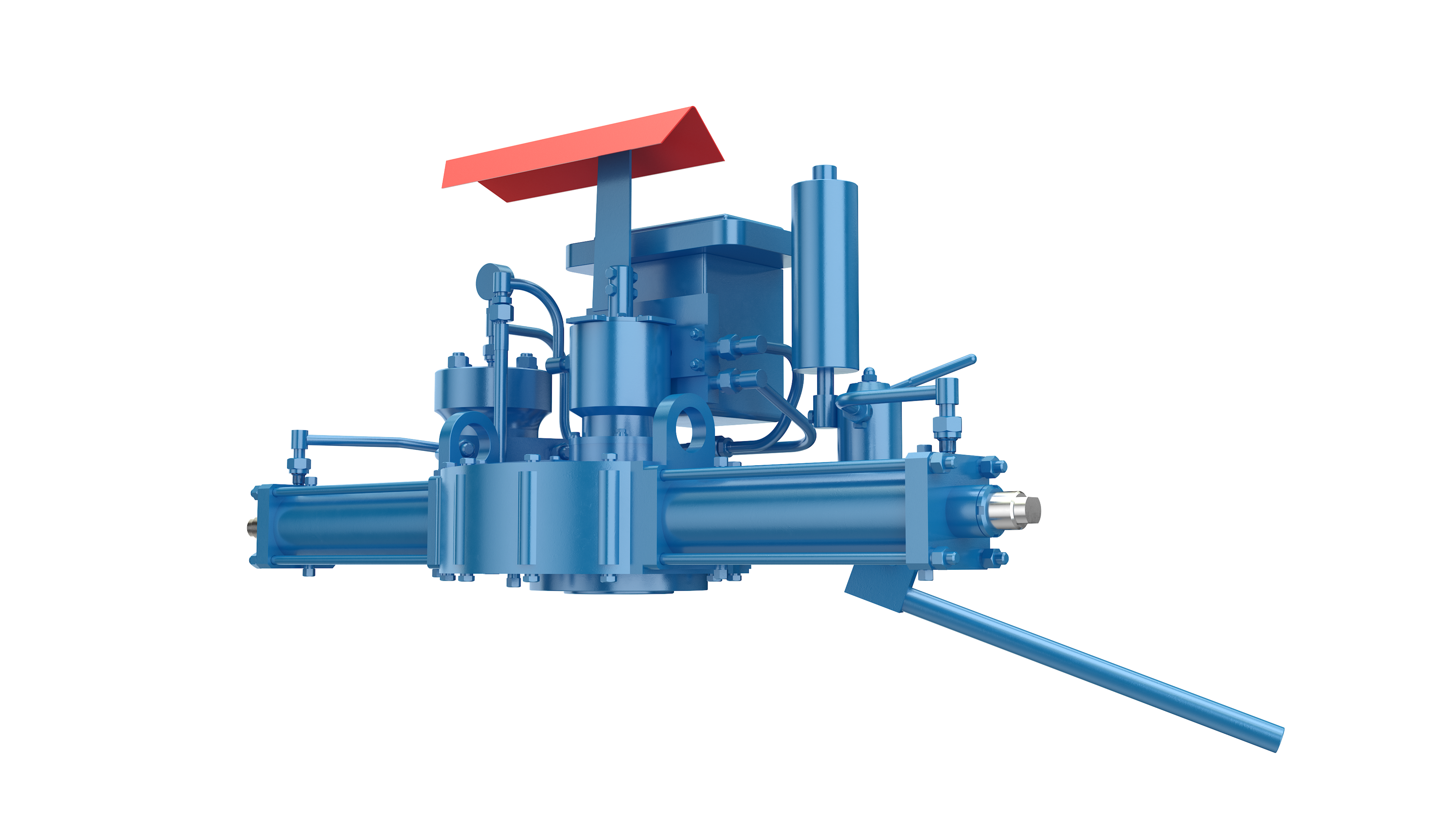

Пневмогидроприводы с высоким давлением запитки

DN 50...1400 мм PN 6,3...16,0 мПа

Требования и стандарты: ТУ3791-003-37961533, ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61511-1-2011.

Назначение: применяются для управления кранами шаровыми надземной и подземной установки.

Выходной крутящий момент: от 1 200 Нм до 408 000 Нм.

Присоединение по ISO 5211: от F16 до F60.

Температура управляющей среды: :
  • от -15°С до +80°С.

ОСОБЕННОСТИ КОНСТРУКЦИИ:


  1. Простота обслуживания. Приводы не требуют смазки в процессе эксплуатации: в корпус привода и на все трущиеся детали закладывается необходимая смазка на заводе-изготовителе (с учетом варианта климатического исполнения устройства).

  2. Универсальность. Приводы способны работать в жестких климатических условиях. Степень защиты оболочки IP 66 по ГОСТ 14254-2015 позволяет устанавливать приводы под открытым небом. Они успешно выполняют свои задачи как в условиях экстремально низких, так и экстремально высоких температур окружающей среды.

  3. Надежность. Приводы данного класса обладают повышенной нагрузочной способностью и большим временем наработки на отказ. На шток поршня, направляющие, внутреннюю поверхность цилиндров нанесено твердое хромовое износостойкое покрытие. Конструкция механизма обеспечивает максимальную точность передачи на шток крана момента силы, что гарантирует безотказную работу запорной арматуры.

  4. Долговечность. В высоконагруженных частях направляющие имеют покрытие, обеспечивающее эффект сухой смазки и снижающее до минимума износ деталей. блок с предварительно сжатой пружиной (в приводах с пружинным возвратом) позволяет снизить поперечные нагрузки, воздействующие на шток поршня, и, тем самым, увеличить время наработки на отказ.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ:


  1. Пневмогидроприводы.
  2. Пневмоприводы.

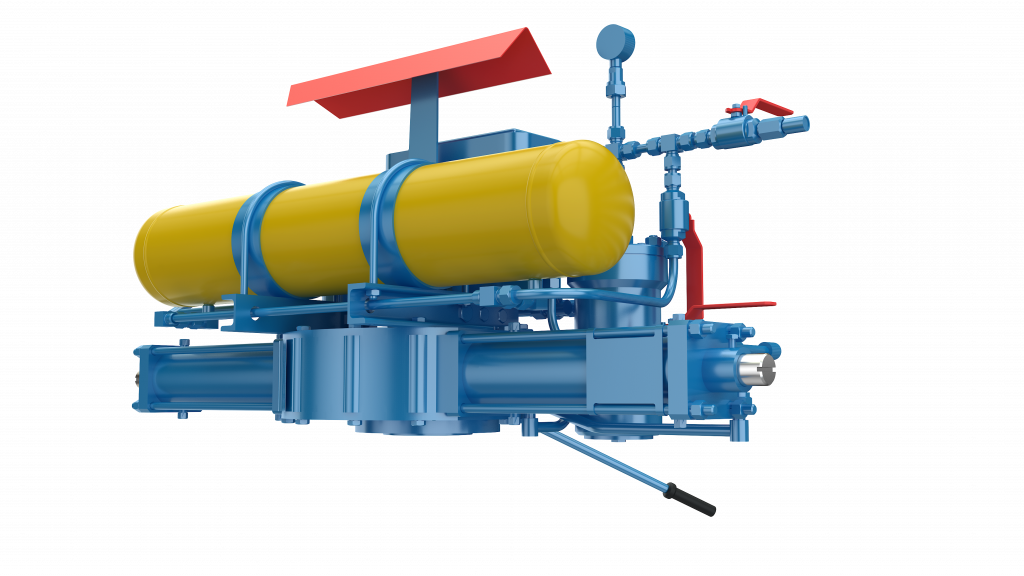

КОМПЛЕКТАЦИЯ РЕСИВЕРАМИ:


По желанию заказчика пневмогидропривод может поставляться в комплекте с ресивером, который монтируется непосредственно на приводе крана и обеспечивает его работу при отсутствии подачи управляющего газа из трубопровода или внешней питающей линии. Объем газа в ресивере рассчитан на 3-кратную перестановку затвора крана шарового. Наполнение ресивера газом происходит автоматически при восстановлении давления в трубопроводе или внешней питающей линии. Ресивер рассчитан на максимальное рабочее давление пневмогидропривода. Климатическое исполнение ресиверов – УХЛ1 по ГОСТ15150.Максимальная длина ресивера не превышает длину комплектуемого привода.
