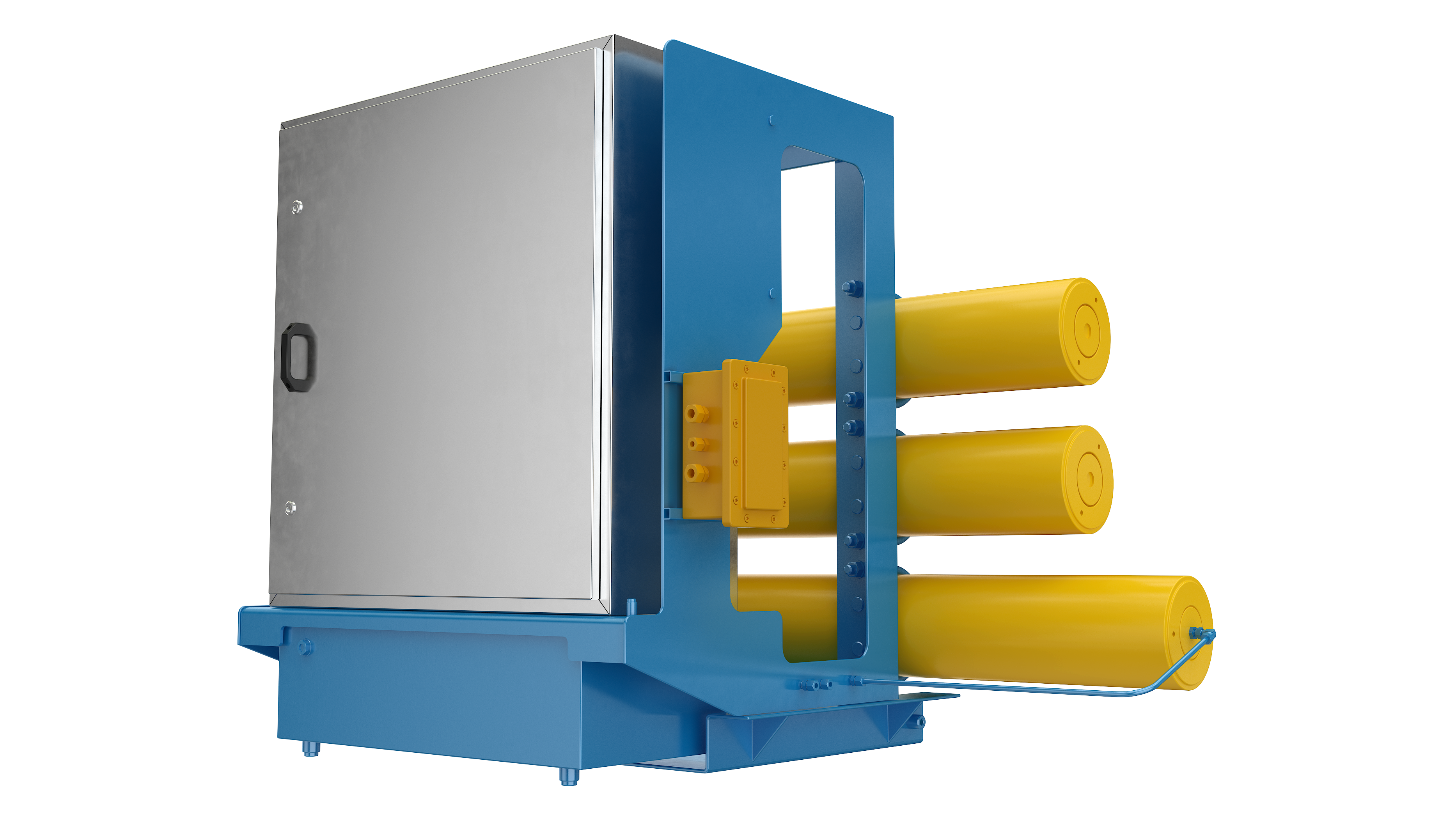

Электрогидроприводы
Требования и стандарты: ТУ 4145-005-66772402-2016.
Назначение: применяются для управления кранами шаровыми надземной и подземной установки.
Выходной крутящий момент: от 4 000 Нм до 408 000 Нм.Присоединение по ISO 5211: от F16 до F60.
ОСОБЕННОСТИ КОНСТРУКЦИИ:
-
Системы автоматического управления. По желанию заказчика возможно применение привода в системах автоматического управления (системы SCADA), в том числе с использованием микропроцессорной техники.
-
Рабочая среда аккумулятора. В качестве рабочей среды в аккумуляторе используется азот или другой инертный газ. В процессе эксплуатации предусмотрена возможность контроля давления и дозаправки аккумулятора газом.
-
Комплектация автоматом аварийного закрытия. По требованию заказчика приводы могут комплектоваться автоматом аварийного закрытия крана (ААЗК).
Управляющее напряжение. Схема управления ЭГП позволяет подключаться к любому управляющему напряжению - 24В, 110В, 220В.
СОСТАВ ИЗДЕЛИЯ:
- Баллоны для сжатого газа.
- Трубная обвязка.
- Гидроаккумуляторы.
- Шкаф управления с электродвигателем, насосом и датчиком уровня.
- Монтажная рама.
- Бак с рабочей жидкостью.
ЭГП ОБЕСПЕЧИВАЕТ ДИСТАНЦИОННОЕ И МЕСТНОЕ УПРАВЛЕНИЕ, В ТОМ ЧИСЛЕ:
- закрытие и открытие арматуры, остановку запорного органа в любом промежуточном положении с пульта дистанционного и местного управления;
- автоматическое размыкание электрической цепи путевыми выключателями при достижении запорным органом крайних положений;
- исключение самопроизвольного перемещения запорного органа под влиянием рабочей среды.
Электрогидроприводы позволяют произвести трехкратную перестановку крана шарового в случае отсутствия электрической энергии. При изготовлении ЭГП применяются комплектующие российских производителей.
