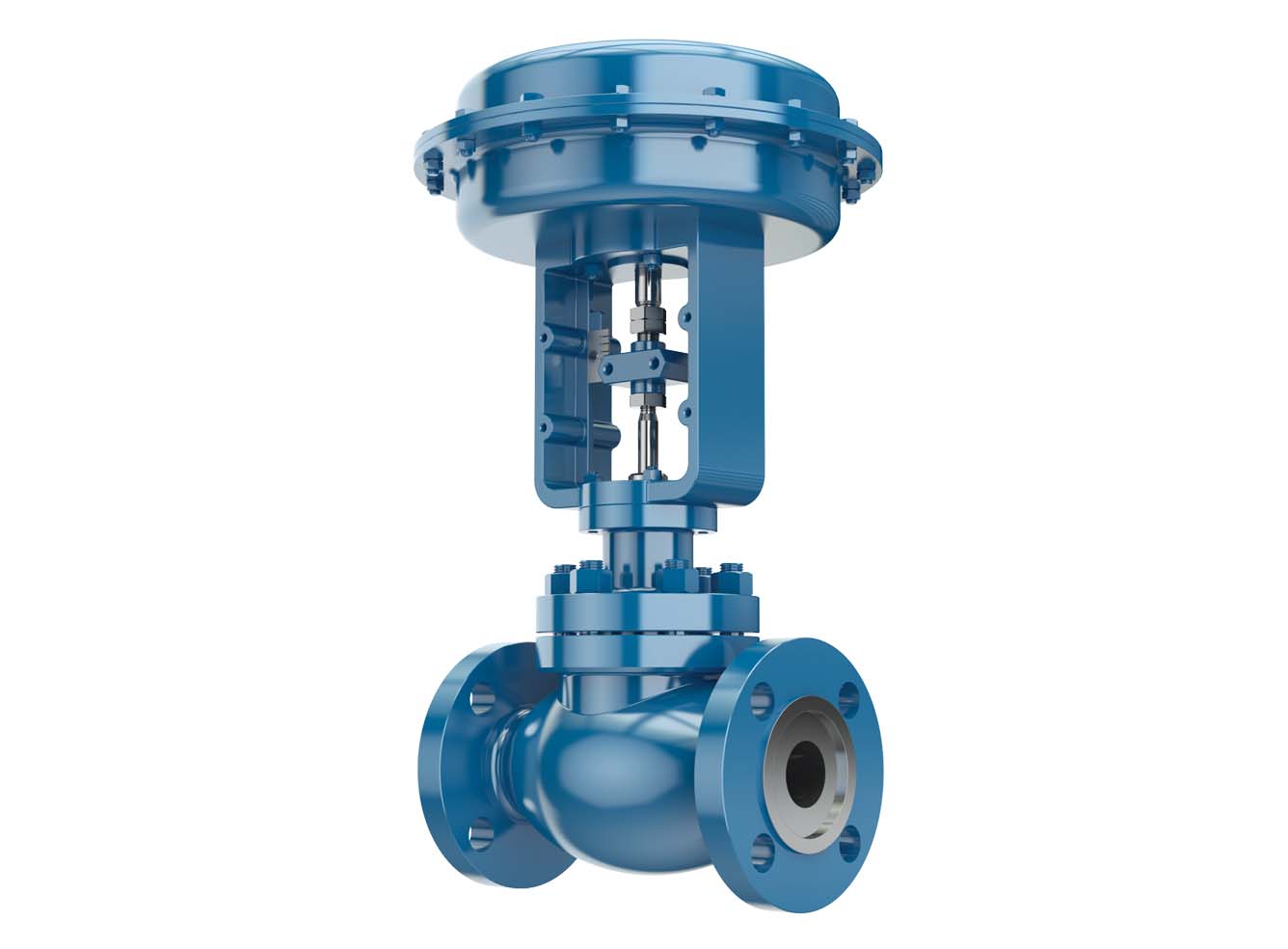

Клапаны регулирующие и запорно-регулирующие плунжерного и клеточного типа
DN 10...400 мм PN 1,6...16,0 МПа
Назначение: применяются для регулирования параметров (расход, давление, температура) рабочей среды. Запорно-регулирующие клапаны могут применяться для перекрытия потока.
<h1><b style="color: #003562; font-size: 24px;">ОСНОВНЫЕ ХАРАКТЕРИСТИКИ</b></h1>
<span style="color: #003562;"><b><br>
</b></span>
<ul>
<li><span style="color: #003562;"><b>РАБОЧАЯ СРЕДА:</b></span> <b>до +350°С (для сталей 20Л и 20ГЛ); до +550°С (для сталей 12Х18Н9ТЛ, 12Х18Н12М3ТЛ).</b><br>
Жидкие и газообразные агрессивные и неагрессивные среды.<br>
</li>
<li><span style="color: #003562;"><b>ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И СТАНДАРТЫ: </b></span>ТУ28.14.11-001-37961533-2017 (по ГОСТ 12893-2005).</li>
<li><span style="color: #003562;"><b>КЛАСС ГЕРМЕТИЧНОСТИ ПО ГОСТ 9544-2015: </b></span>класс IV для регулирующих клапанов; класс А для запорно-регулирующих клапанов.<br>
<br>
<br>
</li>
</ul>
<h1 style="display: inline !important;"><b style="color: #003562; font-size: 24px;">ОСОБЕННОСТИ КОНСТРУКЦИИ<br>
</b></h1>
<div>
<br>
</div>
<ol>
<li><span style="color: #003562;"><b>КОНСТРУКЦИЯ ПРОТОЧНОЙ ЧАСТИ КЛАПАНОВ </b></span> обеспечивает возможность установки различных типов затворов в зависимости от технологических условий и требований заказчика к пропускной способности и потерям давления, что обеспечивает достижение оптимальных эксплуатационных характеристик.<br>
</li>
<li><span style="color: #003562;"><b>ДРОССЕЛЬНАЯ ПАРА </b></span>представляет собой единую конструкцию, которая в собранном виде устанавливается в корпусе клапана и фиксируется относительно него обоймой, прижатой к корпусу верхним фланцем. Это позволяет произвести замену/ремонт дроссельной пары легко и быстро, не снимая клапан с трубопровода.</li>
<li><span style="color: #003562;"><b>МАЛЫЙ ВЕС КЛАПАНОВ </b></span>обеспечивает возможность их установки на трубопровод без дополнительной опоры (фундамента). </li>
<li><span style="color: #003562;"><b>ЖЕСТКАЯ НАПРАВЛЯЮЩАЯ </b></span>обеспечивает высокую соосность и гарантирует работоспособность клапанов в любом положении, в том числе на вертикальных участках (за исключением положения «приводом вниз»). </li>
<br>
В конструкции клапанов отсутствуют внутренние резьбовые крепления и сварные соединения между дроссельной парой и корпусом. <br>
Для дополнительной защиты от кавитации и снижения уровня звукового давления (шума) могут использоваться специальные клетки (в виде втулок с профильными отверстиями).<br>
</ol>
