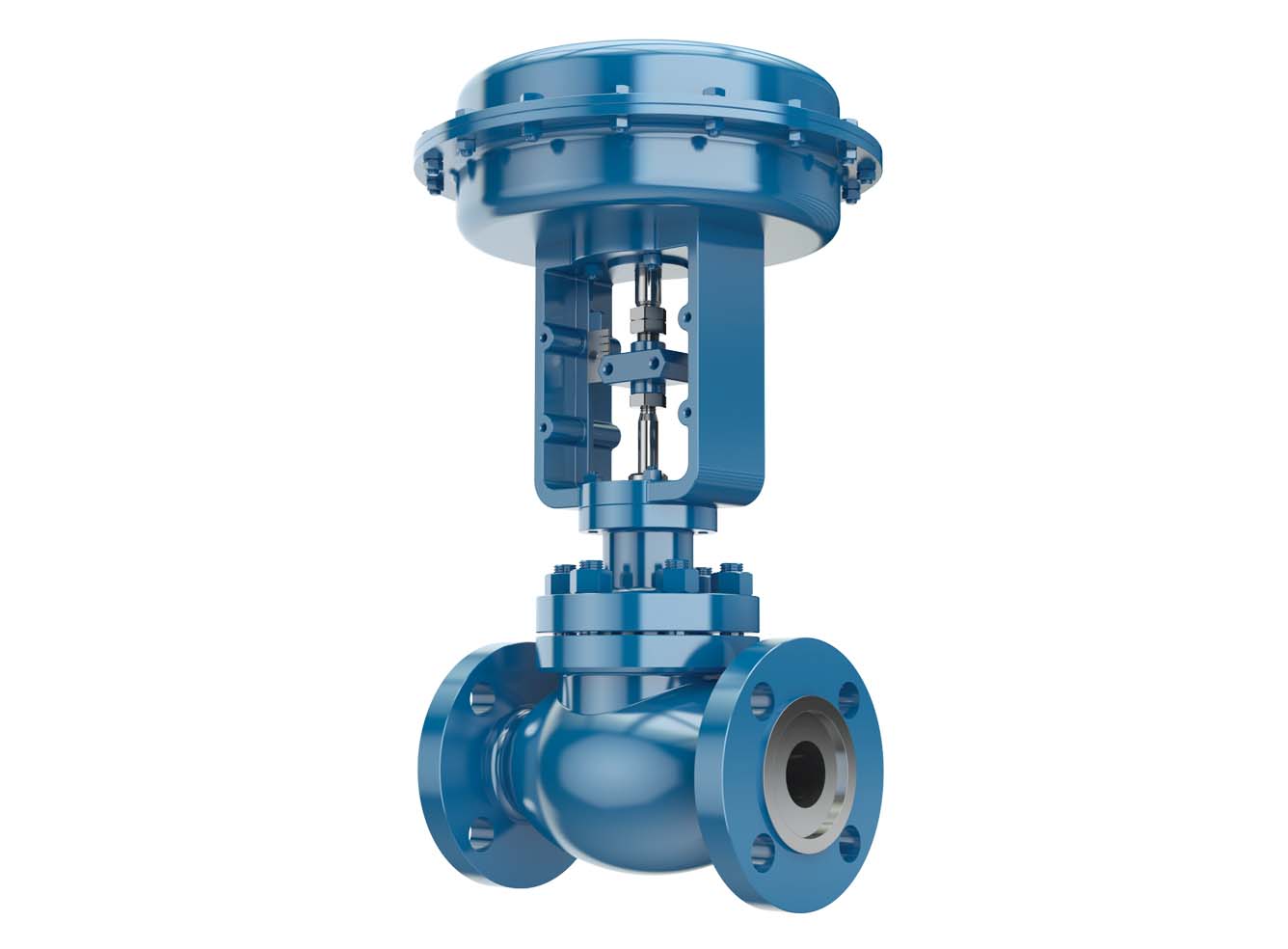

Клапаны регулирующие и запорно-регулирующие плунжерного и клеточного типа

DN 10...400 мм PN 1,6...16,0 МПа

Назначение: применяются для регулирования параметров (расход, давление, температура) рабочей среды. Запорно-регулирующие клапаны могут применяться для перекрытия потока.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


  • РАБОЧАЯ СРЕДА: до +350°С (для сталей 20Л и 20ГЛ); до +550°С (для сталей 12Х18Н9ТЛ, 12Х18Н12М3ТЛ).
    Жидкие и газообразные агрессивные и неагрессивные среды.
  • ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И СТАНДАРТЫ: ТУ28.14.11-001-37961533-2017 (по ГОСТ 12893-2005) (по Specification API 609).
  • КЛАСС ГЕРМЕТИЧНОСТИ ПО ГОСТ 9544-2015: класс IV для регулирующих клапанов; класс А для запорно-регулирующих клапанов.


ОСОБЕННОСТИ КОНСТРУКЦИИ


  1. КОНСТРУКЦИЯ ПРОТОЧНОЙ ЧАСТИ КЛАПАНОВ обеспечивает возможность установки различных типов затворов в зависимости от технологических условий и требований заказчика к пропускной способности и потерям давления, что обеспечивает достижение оптимальных эксплуатационных характеристик.
  2. ДРОССЕЛЬНАЯ ПАРА представляет собой единую конструкцию, которая в собранном виде устанавливается в корпусе клапана и фиксируется относительно него обоймой, прижатой к корпусу верхним фланцем. Это позволяет произвести замену/ремонт дроссельной пары легко и быстро, не снимая клапан с трубопровода.
  3. МАЛЫЙ ВЕС КЛАПАНОВ обеспечивает возможность их установки на трубопровод без дополнительной опоры (фундамента).
  4. ЖЕСТКАЯ НАПРАВЛЯЮЩАЯ обеспечивает высокую соосность и гарантирует работоспособность клапанов в любом положении, в том числе на вертикальных участках (за исключением положения «приводом вниз»).

  5. В конструкции клапанов отсутствуют внутренние резьбовые крепления и сварные соединения между дроссельной парой и корпусом.
    Для дополнительной защиты от кавитации и снижения уровня звукового давления (шума) могут использоваться специальные клетки (в виде втулок с профильными отверстиями).
