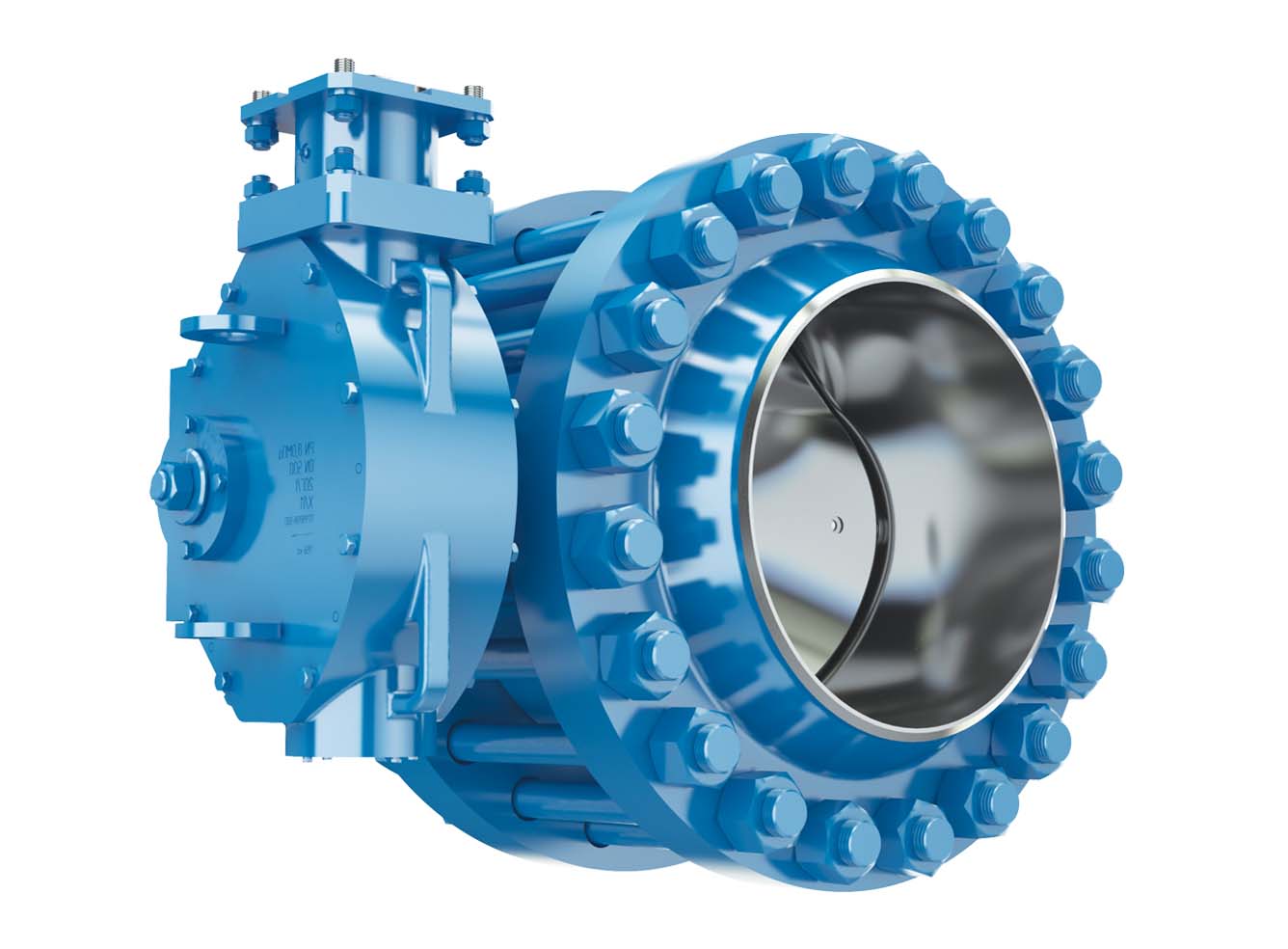

Затворы регулирующие (регуляторы давления)

DN 150...700 мм PN 1,6...12,5 МПа

Назначение: применяются в качестве регулирующего устройства для поддержания давления и расхода рабочей среды на заданных участках трубопровода путем дросселирования потока.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


  • РАБОЧАЯ СРЕДА: от -20°С до +80°С.
    товарная нефть, нефтепродукты (в нефти могут присутствовать механические примеси размером до 5 мм и твердостью до 7 по шкале Мооса).
  • ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И СТАНДАРТЫ: ТУ3742-028-05749375-2005 (по ОТТ-75.180.00-КНТ-179-16).
  • ГЕРМЕТИЧНОСТЬ ЗАТВОРА: с протечками в пределах 3 % от Kv.


ОСОБЕННОСТИ КОНСТРУКЦИИ


  1. ЗАКРЕПЛЕННЫЙ НА ВАЛУ ДИСК при вращении увеличивает или уменьшает угол поворота и, соответственно, объем и давление проходящей рабочей среды в течение времени.
  2. ПЛАВНОЕ РЕГУЛИРОВАНИЕ ДАВЛЕНИЯ обеспечивается в диапазоне положения диска от 15° до 75° относительно положения «закрыто» за счет использования диска особой формы, рассчитанной с помощью программы гидрогазодинамического анализа STAR-CD.
  3. ПОДШИПНИКИ КАЧЕНИЯ В БУГЕЛЬНОМ УЗЛЕ снижают усилия на приводном устройстве и облегчают процесс регулирования потока.
  4. КОМПАКТНЫЕ МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ позволяют использовать затворы в стесненных условиях с минимальным количеством опор для трубопровода.
