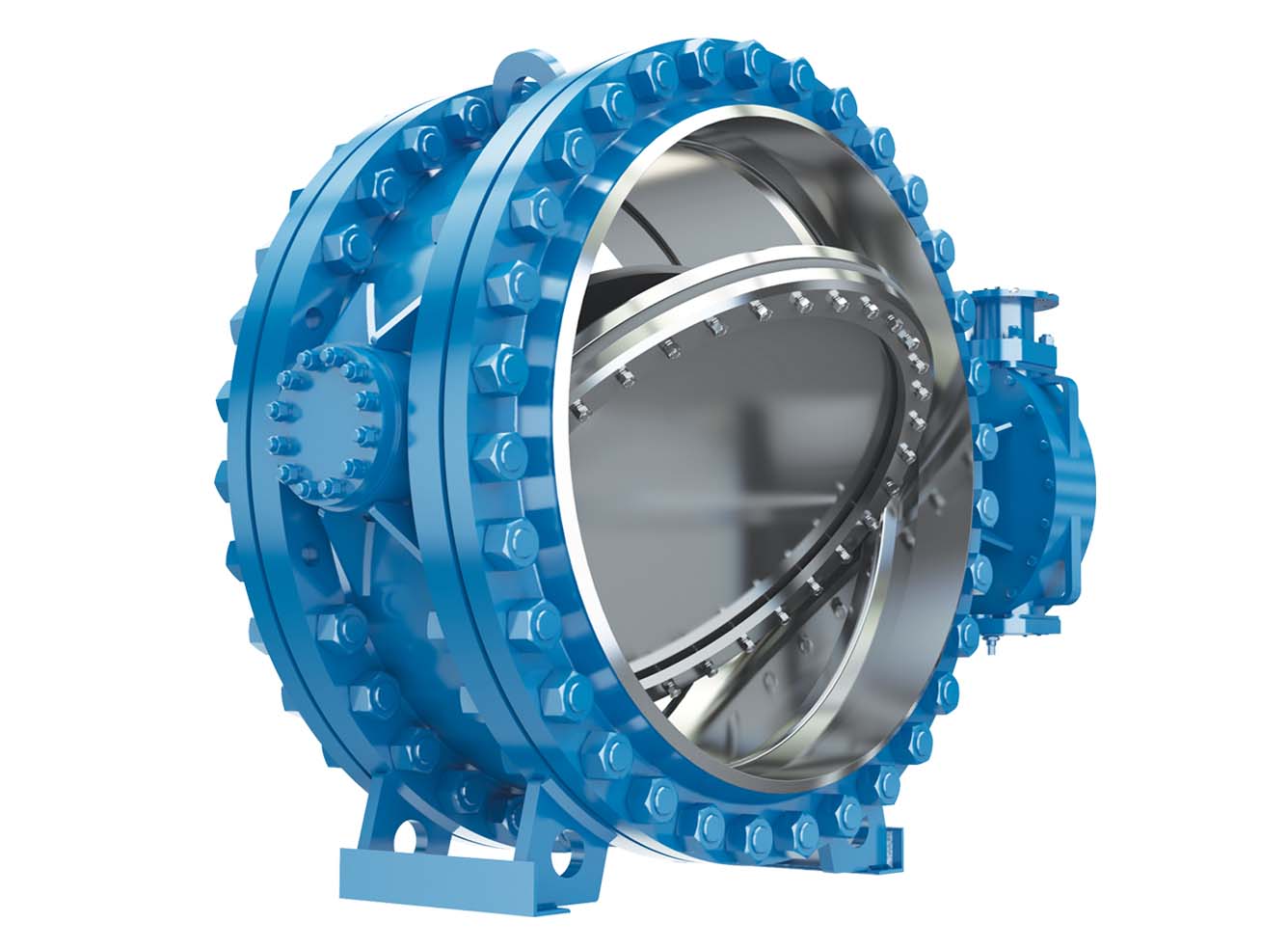

Затворы дисковые поворотные стальные
DN 400...2000 мм PN 0,25...1,6 МПа
Назначение: применяются в качестве запорного устройства.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- РАБОЧАЯ СРЕДА: до +100°С (по требованию до +150°С).
Жидкие и газообразные неагрессивные среды: вода, пар, воздух и др. По требованию заказчика возможно изготовление затворов для трубопроводов, транспортирующих нефтепродукты.
- ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И СТАНДАРТЫ: ПТ99052-500ТУ (по ГОСТ 13547-2015, Specification API 609).
- КЛАСС ГЕРМЕТИЧНОСТИ ПО ГОСТ 9544-2015: «А», «B» или «С» (оговаривается при заказе).
ОСОБЕННОСТИ КОНСТРУКЦИИ
- ИЗНОСОСТОЙКАЯ НАПЛАВКА УПЛОТНЕНИЯ КОРПУСА увеличивает срок службы изделия.
- УСТАНОВКА УПЛОТНИТЕЛЬНОГО КОЛЬЦА В ДИСК упрощает обслуживание затвора и повышает его ремонтопригодность.
- ШЛИЦЕВОЕ СОЕДИНЕНИЕ ДИСКА С ВАЛОМ обеспечивает более длительный ресурс работы по сравнению со шпоночным.
- ПОДШИПНИКИ КАЧЕНИЯ В БУГЕЛЬНОМ УЗЛЕ снижают усилия на приводном устройстве и упрощают процесс эксплуатации затворов.
В конструкции затворов предусмотрены пресс-масленки, которые обеспечивают подвод смазки в сборочные узлы деталей подшипника скольжения (вала и диска) и продлевают срок эксплуатации изделия. Периодичность обслуживания – 1 раз в год, смазка ВНИИНП-232 (ГОСТ 14068-79) или ЦИАТИМ-221 (ГОСТ 9433-80).
Затворы имеют меньшие массогабаритные характеристики по сравнению с другой арматурой, предназначенной для аналогичных параметров рабочей среды. Это позволяет использовать их в стесненных условиях с минимальным количеством опор для трубопровода.
