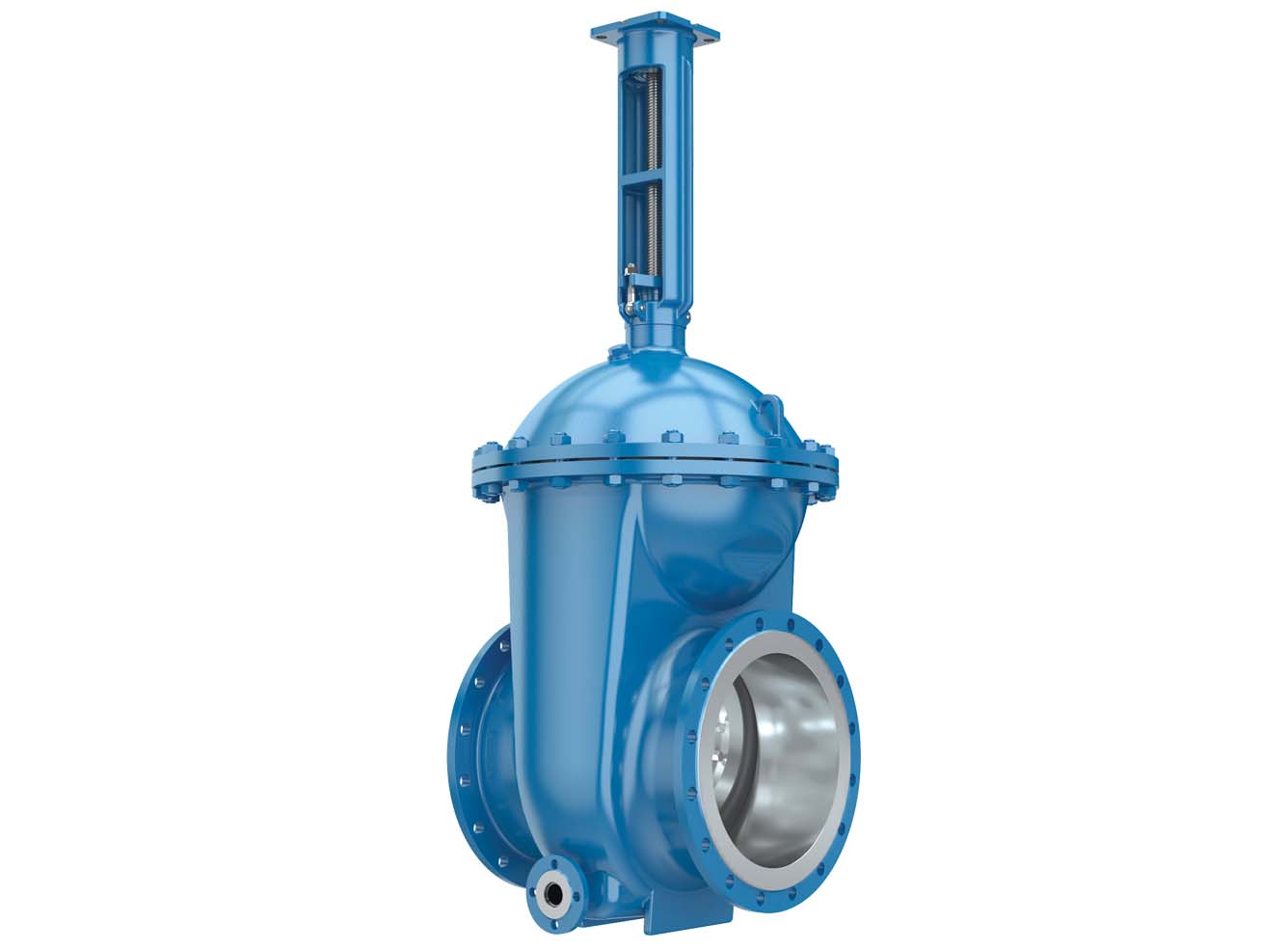

Задвижки клиновые стальные литые с гуммированным клином с выдвижным шпинделем
DN 400...1000 мм PN 1,0 МПа
Назначение: применяются в качестве запорного устройства.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- РАБОЧАЯ СРЕДА: до +80°С.
Абразивные среды (пульпа).
- ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И СТАНДАРТЫ: ТУ26-07-1125-96 (по ГОСТ5762-2002).
- КЛАСС ГЕРМЕТИЧНОСТИ ПО ГОСТ 9544-2015: «А», «В», «С», «D» (по требованию заказа).
ОСОБЕННОСТИ КОНСТРУКЦИИ
- КОЛЬЦА САЛЬНИКОВОГО УЗЛА выполнены из терморасширенного графита, что снижает фрикционный износ шпинделя и увеличивает долговечность сальникового уплотнения.
- КОРРОЗИОННОСТОЙКАЯ НАПЛАВКА на уплотнительных поверхностях колец корпуса и клина повышает надежность и увеличивает срок службы изделия. Исполнение запорного органа – цельный жесткий клин.
- ПОДШИПНИКИ КАЧЕНИЯ В БУГЕЛЬНОМ УЗЛЕ снижают усилия на приводном устройстве и упрощают процесс эксплуатации задвижек.
- ГУММИРОВАННЫЙ КЛИН обеспечивает защиту от абразивного износа, который происходит из-за движения твердых частиц рабочей среды.
Люк в нижней части корпуса позволяет удалять осадок, препятствующий полному закрытию арматуры. Кольца сальникового узла из терморасширенного графита снижают фрикционный износ шпинделя и увеличивают долговечность сальникового уплотнения.
