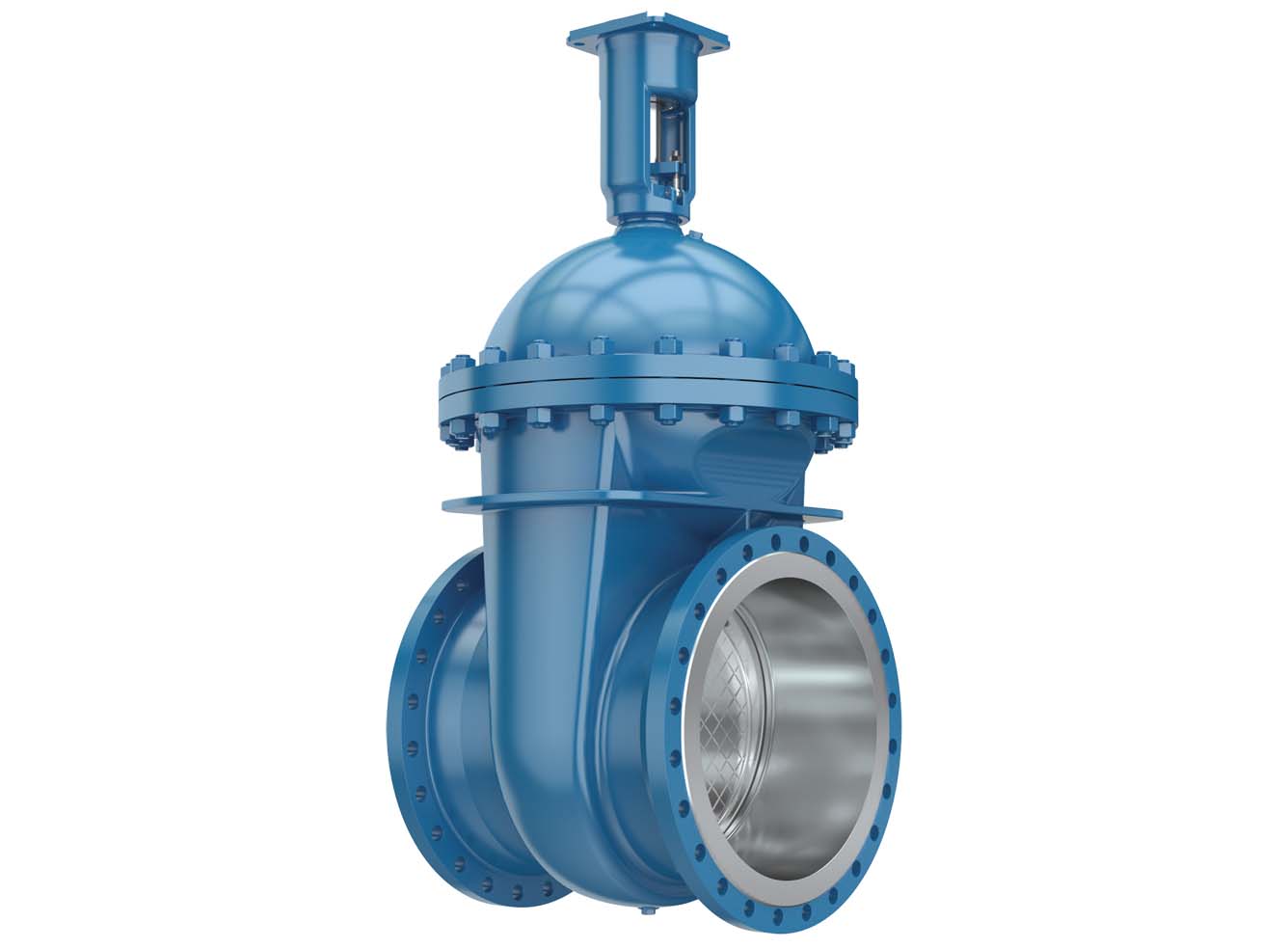

Задвижки клиновые стальные литые с невыдвижным шпинделем
DN 400...800 мм PN 2,5 МПа
Назначение: применяются в качестве запорного устройства.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- РАБОЧАЯ СРЕДА: до +300°С.
вода, пар и другие среды, нейтральные по отношению к материалам основных деталей.
- ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И СТАНДАРТЫ: ТУ26-07-1125-96 (по ГОСТ5762-2002).
- КЛАСС ГЕРМЕТИЧНОСТИ ПО ГОСТ 9544-2015: «А», «В», «С», «D» (по требованию заказа).
ОСОБЕННОСТИ КОНСТРУКЦИИ
- КОЛЬЦА САЛЬНИКОВОГО УЗЛА выполнены из терморасширенного графита, что снижает фрикционный износ шпинделя и увеличивает долговечность сальникового уплотнения.
- КОРРОЗИОННОСТОЙКАЯ НАПЛАВКА на уплотнительных поверхностях колец корпуса и клина повышает надежность и увеличивает срок службы изделия. Исполнение запорного органа – цельный упругий клин.
- ПОДШИПНИКИ КАЧЕНИЯ В БУГЕЛЬНОМ УЗЛЕ снижают усилия на приводном устройстве и упрощают процесс эксплуатации задвижек.
- НАДЕЖНОЕ УПЛОТНЕНИЕ КОРПУС-КРЫШКА выполнено с применением прокладки из терморасширенного графита, что обеспечивает увеличение ресурса ее эксплуатации и снижение усилия при обтяжке соединения.
За счет уменьшения длины стойки задвижки могут использоваться в стесненных условиях и в помещениях с ограниченной высотой.
